Zadanie TELESO

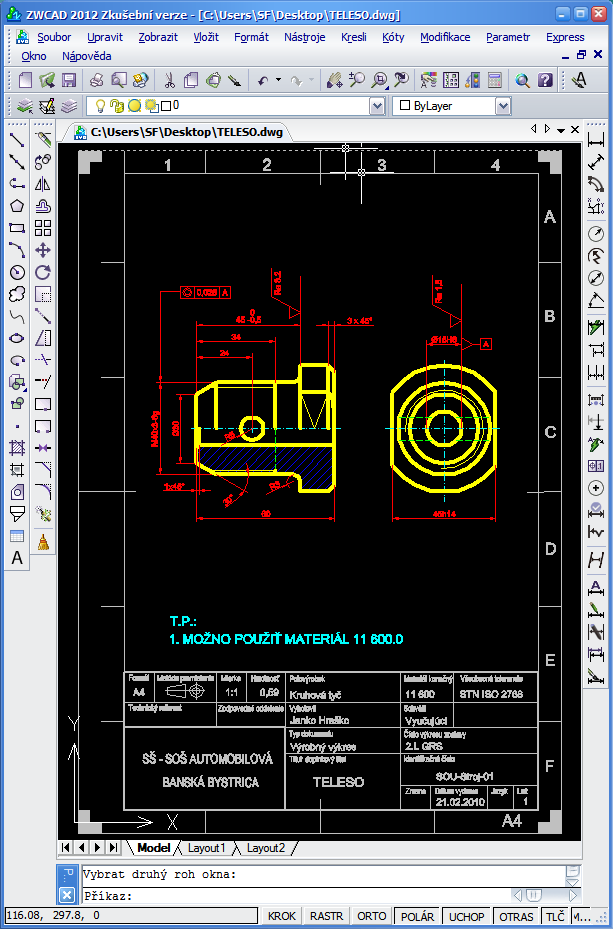

Vo vektorovom grafickom programe CAD /AutoCAD, ZWCAD, Solid Works/ nakreslite a vytlačte vo formáte A4 výrobný výkres súčiastky:

Výkres TELESO číslo DS-09-00-12 nájdete v učebnici TECHNICKÉ KRESLENIE pre strojárske učebné odbory na strane 71. V digitálnej forme si ho môžete stiahnuť t u.

Podmienky a kritériá hodnotenia:

  1. Výkres zhotovte v programe CAD /AutoCAD, ZWCAD, Solid Works / vo formáte DWG.
  2. Objekty výkresu rozčleňte do hladín.
  3. Výkres bude obsahovať vypísanú rozpisku.
  4. Výkres vytlačte v mierke 1:1 vo formáte A4 na monochromatickej tlačiarni.
  5. Výkres uložte vo formáte AutoCAD 2000 Draving (DWG).

Hodnotené bude:

  1. Presnosť kreslenia.
  2. Dodržanie noriem pre kreslenie a kótovanie.
  3. Splnenie podmienok zadania.
  4. Vytlačený výkres.
  5. Dodržanie termínu odovzdania zadania.
  6. V prípade podozrenia, že žiak nevypracoval zadanie sám, bude preskúšaný individuálne. Ieho úlohou bude samostatne vykonať jednoduché úpravy výkresu /kopírovanie, posun, otočenie, šrafovanie, popis/ v programe ZWCAD.

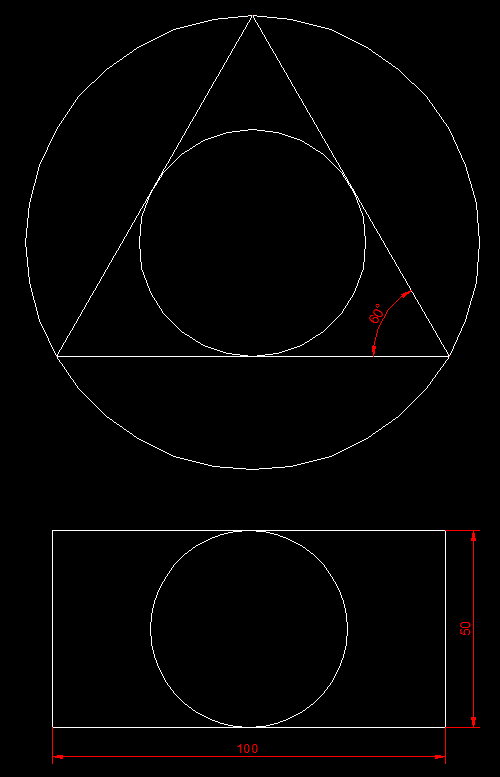

Štúdijné materiály pre vypracovanie zadania:

Pomocné súbory pre vypracovanie zadania v programe ZWCAD a AutoCAD od verzie 2000 si stiahnite tu:

Vypracovanie zadania /flash video/:

Postup riešenia zadania vo forme flash vida si pri pomalom pripojení k internetu stiahnite na svoj počítač a spustite v prehliadači /Mozilla Firefox 3.6, IE 8/. Video si môžete zastaviť alebo posúvať pomocou bežca dole.

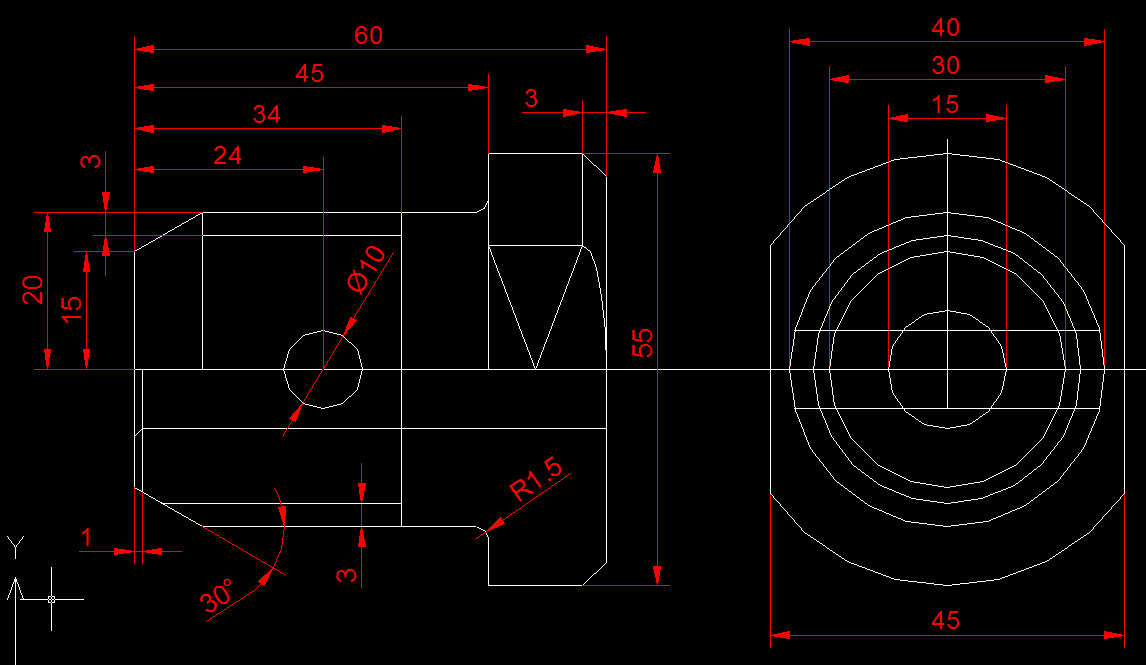

1. TELESO - kreslenie /5 MB/

2. TELESO - kótovanie /4 MB/

3. TELESO - tolerancie /6 MB/

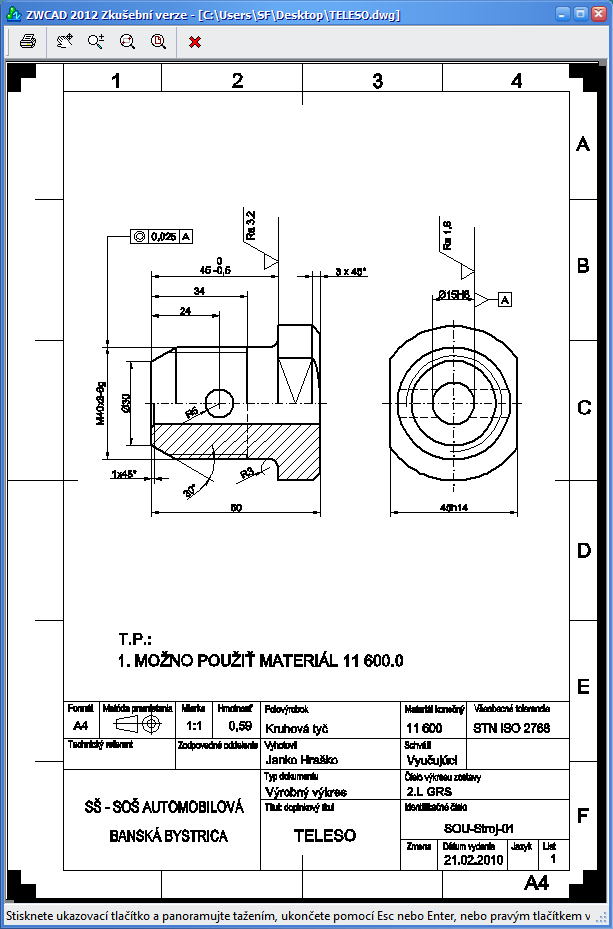

4. TELESO - publikovanie, tlač

Termíny odovzdania zadania:

Externí študenti:

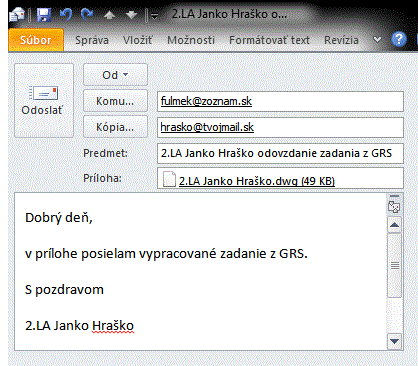

Jednotlivé časti zadania z GRS /výkresy1-3.dwg/ pošlite na klasifikáciu elektronickou poštou na adresu fulmek@zoznam.sk .

  1. Cvičenie - výkre s1.dwg mailom do 4.3.2013

  2. Cvičenie - výkres2 .dwg mailom do 1.4.2013

  3. Cvičenie - výkres3.dwg mailom do 6.5.2013

  4. Cvičenie - výkres4-tlač osobne do 3.6.2013

Upozorňujem žiakov, aby odovzdanie zadania považovali za splnené až po obdržaní odpovede s klasifikáciou.

Ďalšie informácie pre vypracovanie zadania:

  • Výukové CD, alebo váš USB kľúč bude obsahovať všetok potrebný software na výučbu a vypracovanie zadania /ZWCAD2011, zadanie GRS, vzorový výkres, cvičenia, odkazy/ okrem operačného systému.
  • Pri výklade učiva vyžadujem, aby sa všetci žiaci sústredili na postup riešenia aktuálneho problému.
  • Ak žiak nestačí sledovať postup riešenia problému na svojom PC, neprerušuje a nevyrušuje vyučujúceho ani spolužiakov, alesleduje výklad a robí si poznámky do zošita.
  • Osobné problémy jednotlivých žiakov riešim počas cvičení, alebo po vyučovaní.
  • Chýbajúci žiaci a žiaci ktorí nestačili sledovať výklad na hodine si naštudujú učivo a postup vypracovania zadania samostatnepomocou troch flash videa s detailným postupom vypracovania zadania.
  • Pripojenie PC k internetu nie je podmienkou pri výučbe GRS.
