1. Cvičenie
V tomto cvičení si precvičíme teóriu:
1. Úvod do práce v programe ZWCAD
1.1 Spustenie programu ZWCAD
1.2. Nastavenie pracovného prostredia programu ZWCAD
1.3. Nový výkres
1.4. Uloženie výkresu
2. Základy kreslenia v programe ZWCAD
2.1 Ovládanie príkazov
2.2 Zoom a posun výkresu myšou
2.3 Spôsoby zadávania objektov
2.4 Súradnicový systém
2.5 Uchytávanie objektov
obr 1
obr 2
obr 3
obr 4
2. Cvičenie
V tomto cvičení si precvičíme teóriu:
3. Príkazy na kreslenie a úpravy objektov
3.1. Kreslenie základných objektov
3.2. Spôsoby výberu /označenia/ objektov
3.3. Príkazy na úpravu objektov /vymaž, kopíruj, posun/
3.4. Príkazy na úpravu objektov /ekvidištanta, rozložit/
3.5. Príkazy na úpravy objektov /Prodluž, Oříznout/
3.7. Príkazy na úpravy objektov /protáhni /
3.8. Príkazy na úpravy objektov /zrcadli /
3.10. Príkazy na úpravy objektov /Natočit, Měřítko /
3.11. Príkazy na úpravy objektov /Zaoblení, Zkosení /
3.12. Úpravy objektov pomocou uzlových bodov
3.13. Príkazy na kreslenie ďalších objektov /Konštrukční přímka, Polygon /
3.14. Príkazy na kreslenie ďalších objektov /oblouk, bod /
3.15. Meranie vzdialeností a plôch
Obrázok ANDROID na precvičeni e kreslenia.
Výkres
A NDROID žiak 7. B triedy na ZŠ nakreslil za 15 min.Detailný postup pri kreslení zobrazuje video:
1. TELESO - kreslenie /5 MB-teleso/
3. Cvičenie
V tomto cvičení si precvičíme teóriu:
4. Hladiny a vlastnosti objektov
4.1. Vlastnosti objektov
4.2. Hladiny
5. Popis výkresu
5.1 Riadkový text
5.2 Odstavcový text
7. Kótovanie
7.1 Kótovací štýl
7.2 Dĺžkové kóty
7.3 Kóty uhlov
7.4 Kóty kružníc a oblúkov
7.5 Úpravy kót
8. Šrafy

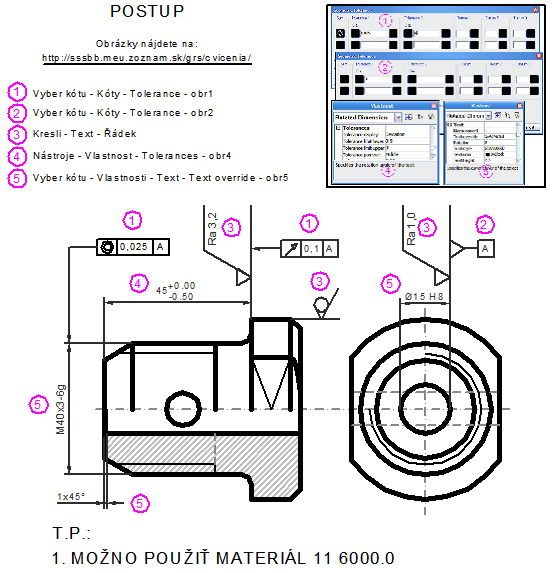

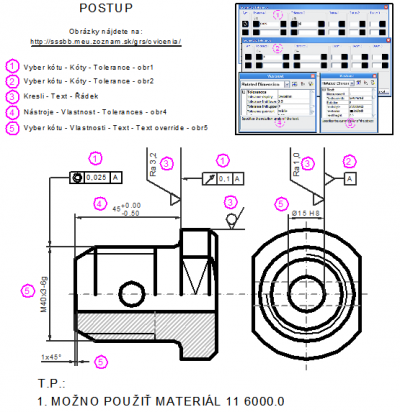

Postup kreslenia geomet rických tolerancií a úprava kót.
Tvorba geometrických tolerancií a úprava kót.
Detailný postup pri kreslení kót a tolerancií zobrazujú videá:
2. TELESO - kótovanie /4 MB/
3. TELESO - tolerancie /6 MB/
Výkr e s 3
4. Cvičenie
V tomto cvičení si precvičíme teóriu:
10. Tlač
10.1 Tlač z modelového priestoru
